一、應用介紹

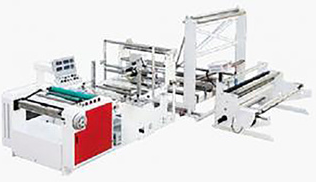

縫邊機是紡織機械中的一種設備,它通過將布料對折后,利用縫紉機將布料進行縫合。傳統縫邊機送料、對折部分依靠人工完成,不僅生產效率低,而且成本較高。
以MX系列PLC和伺服系統為平臺,設計了一整套自動對折縫邊機控制系統。
系統能夠自動完成送料、折邊、縫紉和收布等工序。
二、工藝要求
1、位置精度高,要求不卷邊,對折不挪位,保證長時間穩定運行
2、電機達到每分鐘3000r/min,高速運行

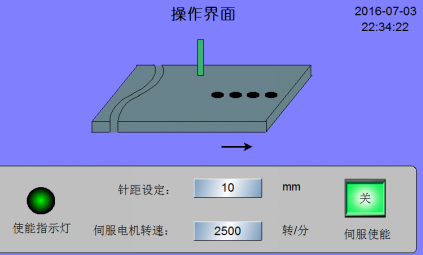

3、搭配HMI設計合理操作簡單

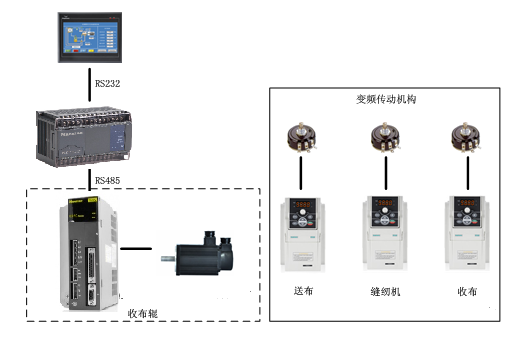

三、系統方案
四、設備說明 MX1N系列PLC
1、通用性小型PLC本體點數14/24/40/60
2、支持2軸100K高速脈沖輸出
3、支持?jǐn)U展模塊增加特殊功能
4、支持模擬量控制方式
5、內置8000步存儲空間
6、多達百條的指令讓編程更加方便
7、100%兼容三菱相應系列PLC
